焊絲是一種金屬制品，盡管大多數(shù)實芯焊絲及無縫藥芯焊絲表面都經(jīng)過鍍銅處理，部分有縫藥芯焊絲的表面也經(jīng)過防銹處理。在焊絲的包裝上，除了采用塑料袋外，有的袋中還加一小包防潮劑，外面還有紙盒包裝，但防潮仍然是焊絲保管中需要考慮的問題。因為吸潮的焊絲，可使熔敷金屬中擴散氫含量增加，產(chǎn)生凹坑、氣孔等缺陷，焊接工藝性能及焊縫金屬力學性能變差，嚴重的可導致焊縫開裂。當然，由于藥芯焊絲中的粉劑被非常緊密地包在鋼帶中，藥粉與空氣接觸很少，因此與焊條相比，吸濕量很小，但若長期在高溫高濕環(huán)境中放置，除焊絲表面生銹外，也同樣會吸潮的。

　　焊絲的保管和使用

　　1、焊絲的保管

　?、僖笤谕扑]的保管條件下，原始未打開包裝的焊絲，至少有12個月可保持在較好的狀態(tài)。當然，保管時間取決于周圍的大氣環(huán)境（溫度、濕度等）。

　　倉庫推薦的保管條件：室溫在10～15℃（不得高于40℃），相對濕度不得高于60%。

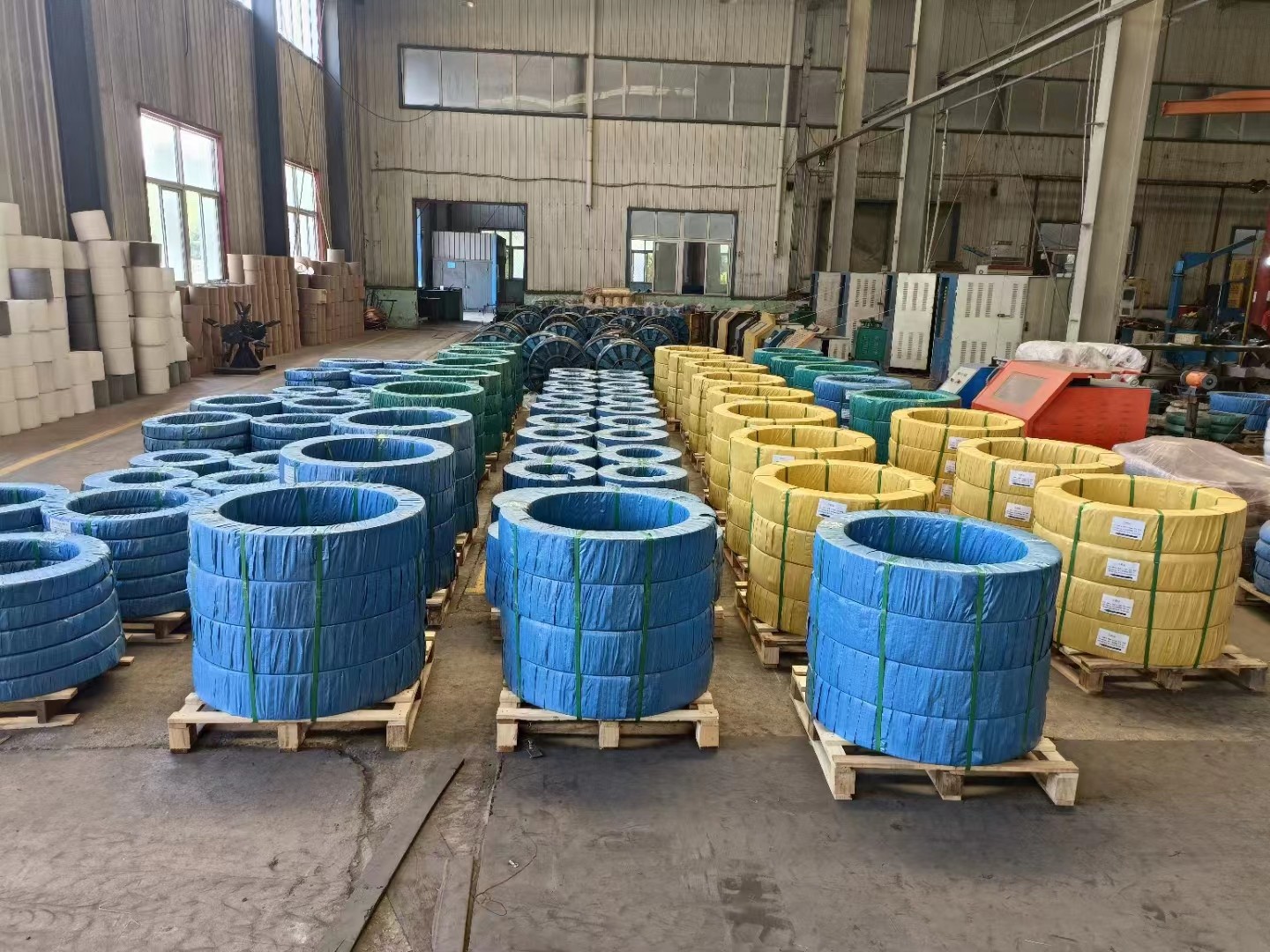

　　②焊絲應(yīng)存放在干燥、通風良好的庫房中，不允許露天存放或放在有毒有害氣體和腐蝕性介質(zhì)（如SO2等）的室內(nèi)。室內(nèi)應(yīng)保持整潔。堆放時不宜直接放在地面上，放在離地面和墻壁不小于300mm的架子或墊板上，以保持空氣流通，防止受潮。

　?、塾捎诤附z適用的焊接方法較多，適用的鋼種也多，故焊絲卷的形狀及捆包狀態(tài)也有多種多樣。根據(jù)送絲機的不同，卷的形狀又可分為盤狀、捆狀及筒狀。故在搬運中，要避免亂扔亂放，防止包裝破損。一旦包裝破損，可能會引起焊絲吸潮、生銹。對于捆狀焊絲，要防止鋼絲架變形，而不能裝入送絲機。

　　2、焊絲的使用

　　①開包后焊絲應(yīng)在2天內(nèi)用完。

　　②開包后的焊絲要防止其表面被冷凝結(jié)露，或被銹、油脂及其他

　　碳氫化合物所污染，保持焊絲表面干凈、干燥。

　?、郛敽附z沒用完，需放在送絲機內(nèi)過夜時，要用帆布、塑料布或其他物品將送絲機（或焊絲盤）罩住，以減少與空氣中的濕氣接觸。

　?、軐τ?天以上時間不用的焊絲，要從送絲機內(nèi)取下。放回原包裝內(nèi)，封口密封，然后再存入具有良好保管條件的倉庫中。

　?、莅凑铡跋冗M先出”的原則發(fā)放焊絲，盡量減少庫存量。

　　3、過期焊絲的處理

　　如果焊絲存放時間較長，一般非不銹鋼焊絲表面就會生銹。

　?、?若發(fā)現(xiàn)生銹，切不可直接使用，否則鐵銹很容易阻塞送絲軟管。

　　② 放掉幾層，假如沒有銹跡可測試有無氣孔，若無可降級使用。

　?、壅P生銹，則應(yīng)予以報廢。
